Guia de Testes de Propagação de Trincas em Materiais

Os testes de propagação de trincas são usados para prever como e quando materiais podem falhar devido ao crescimento de fissuras sob tensões cíclicas. Este processo é essencial em engenharia e construção para garantir a segurança de estruturas críticas, como pontes, tubagens e vasos de pressão. A análise baseia-se nos princípios da Mecânica da Fratura, avaliando a tenacidade dos materiais e a sua resistência à propagação de trincas.

Pontos-Chave:

Objetivo: Avaliar a resistência de materiais à propagação de trincas e prever a sua vida útil.
Tipos de propagação: Dúctil (lenta, com deformação plástica) e frágil (rápida e sem aviso).
Equipamentos usados: Máquinas de ensaio, sistemas de pré-fissuração, microscópios eletrónicos, entre outros.
Normas aplicáveis: ASTM E647 (crescimento por fadiga), ASTM E399 (tenacidade à fratura), ASTM E1820 (materiais dúcteis).
Fórmulas e cálculos: ΔK (variação do fator de intensidade de tensão) é essencial para prever o crescimento da trinca.

Através de ensaios rigorosos, é possível identificar pontos fracos nos materiais e implementar ações que evitem falhas catastróficas em estruturas críticas.

Aula 58 - Fadiga | Mecanismos de Iniciação e Propagação de Trincas

Equipamento e Preparação de Amostras

A precisão dos testes depende diretamente da qualidade do equipamento utilizado e da preparação rigorosa das amostras. Para eliminar variações nos dados, é essencial realizar calibrações frequentes e manter um controlo dimensional rigoroso. Este cuidado complementa os testes de propagação de trincas mencionados anteriormente.

Equipamento Necessário para os Ensaios

O equipamento principal é a máquina universal de ensaios, que aplica tensões controladas de tração ou flexão sobre os provetes, registando dados como carga-deslocamento e o comprimento da trinca. Este dispositivo trabalha em conjunto com sistemas de medição que monitorizam a extensão da fissura em tempo real, permitindo calcular o fator de intensidade de tensão.

Equipamento	Função Principal no Ensaio
Máquina Universal de Ensaios	Aplica cargas axiais ou de flexão controladas e regista o deslocamento
Sistema de Pré-fissuração por Fadiga	Cria uma trinca inicial afiada na ponta do entalhe para simular condições reais
Microscópio Eletrónico (SEM)	Analisa a superfície de fratura para identificar modos de falha (dúctil ou frágil)
Micrómetro	Garante que as dimensões do provete e do entalhe estão dentro das tolerâncias estabelecidas
Sistema de Aquisição de Dados	Regista parâmetros como carga, comprimento da trinca e tempo, permitindo cálculos precisos

Microscópios ópticos e eletrónicos (SEM) são usados na análise pós-ensaio para identificar características como microvazios ou texturas fibrosas, típicas da propagação dúctil. Já os micrómetros asseguram que as dimensões dos provetes estão de acordo com os requisitos normativos. Além disso, suportes especializados garantem a estabilidade de geometrias como Compact Tension (CT) ou Single Edge Notched Bend (SENB) durante a aplicação de forças.

Como Preparar as Amostras de Ensaio

Depois de garantir que o equipamento está devidamente calibrado, o próximo passo é a preparação das amostras. Este processo começa com a maquinagem do material base em geometrias normalizadas, como os provetes de tração compacta (CT) ou de flexão com entalhe lateral único (SENB). A seguir, é realizado o entalhe inicial, que deve ser complementado com a pré-fissuração por fadiga. Este passo é crucial para criar uma ponta de fissura suficientemente afiada, algo que a maquinagem convencional não consegue alcançar.

O polimento das amostras é outro passo importante, pois elimina defeitos superficiais que poderiam causar trincas prematuras. Além disso, o controlo dimensional assegura que todos os provetes apresentam dimensões consistentes, permitindo uma comparação confiável dos resultados. Seguir normas internacionais como ASTM E1820, ISO 12737 ou EN 10279 é indispensável para garantir a reprodutibilidade dos testes.

Por fim, é fundamental monitorizar a temperatura das amostras durante todo o processo, já que variações térmicas podem alterar significativamente o comportamento de propagação de trincas do material. Este controlo reforça a consistência necessária para avaliar a tenacidade à fratura de forma fiável.

Processo Passo a Passo de Ensaio de Fadiga

Com as amostras devidamente preparadas e o equipamento calibrado, o ensaio de fadiga pode começar. Este processo exige precisão e monitorização constante para garantir resultados confiáveis.

Configuração do Ensaio

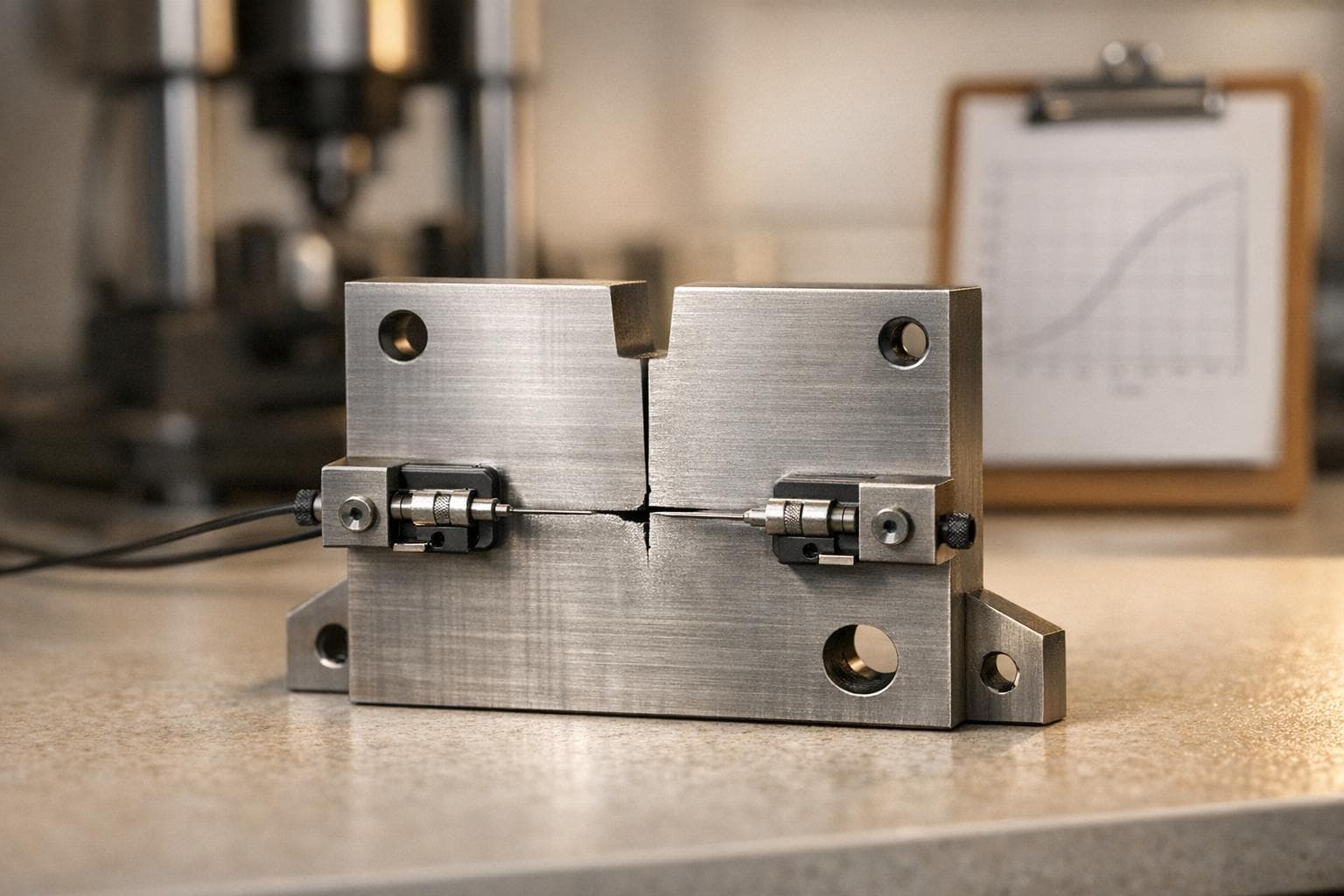

Uma montagem adequada do provete é essencial. Para ensaios de tração compacta (CT), o provete deve ser fixado de forma a assegurar uma carga axial uniforme. Já em ensaios de flexão alternada, como os realizados pela equipa de Paulo José Modenesi no 65.º Congresso Anual da ABM em 2010, o provete precisa de ser montado num suporte fixo (engastamento), permitindo medir com precisão o momento fletor induzido.

O sistema de controlo é configurado de acordo com o tipo de ensaio. Para carregamento axial, utiliza-se frequentemente uma amplitude constante com uma razão de tensão R = 0,1, especialmente para materiais como o alumínio 7075 T6. Nos ensaios de flexão, o controlo de deformação é mais indicado. O sistema de aquisição de dados digital deve ser programado para registar, em tempo real, parâmetros como carga, deslocamento e, no caso de flexão, o momento do apoio. Após a montagem correta, o ensaio prossegue com a execução detalhada, onde cada ciclo é cuidadosamente monitorizado.

Execução do Ensaio

Durante o ensaio, a máquina aplica ciclos de carga enquanto o sistema monitoriza o crescimento da trinca. Este crescimento pode ser acompanhado por métodos diretos, como microscopia óptica ou correlação de imagem digital, e indiretos, como a redução da rigidez à flexão. Este último método mostrou-se particularmente eficaz nos estudos de Modenesi e colegas, onde mudanças na inclinação da curva momento-tempo indicaram o início da propagação da fissura.

O comprimento da trinca (a) deve ser registado em função dos ciclos (N). Durante o ensaio, calcule continuamente o ΔK, que relaciona a carga aplicada ao comprimento da trinca. Este parâmetro é crucial para controlar a taxa de crescimento e evitar que Kmax atinja o valor crítico Kc, o que resultaria na fratura súbita do provete. Após o término dos ciclos, a atenção volta-se para a análise detalhada dos dados recolhidos.

Registo de Dados do Ensaio

Os dados recolhidos devem ser documentados de forma rigorosa para análise posterior. Registe continuamente os ciclos, o comprimento da trinca, σmax, σmin e o valor de R. Estes dados permitem calcular a taxa de crescimento instantânea (da/dN), que corresponde à inclinação da curva a vs N em intervalos específicos.

Após o ensaio, a análise fractográfica das superfícies de fratura valida os dados registados digitalmente. Este procedimento, recomendado nos estudos de Modenesi e colegas, ajuda a identificar os pontos de iniciação e o percurso de propagação da trinca, correlacionando-os com as alterações nos parâmetros monitorizados. A escolha de incrementos de ciclo (ΔN) adequados durante o registo é essencial para capturar fases críticas de aceleração do crescimento da trinca.

Normas Internacionais de Ensaio

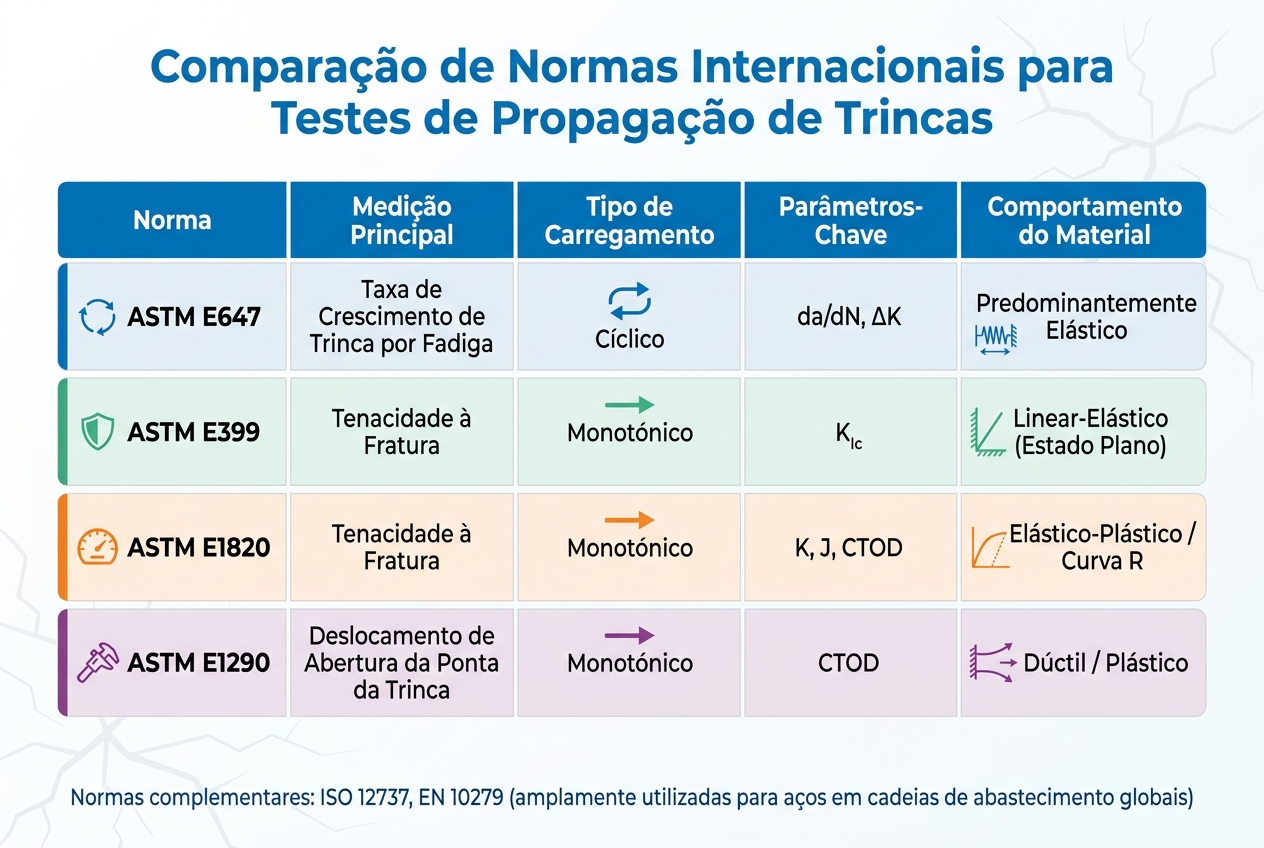

Comparação de Normas ASTM para Testes de Propagação de Trincas

Após a recolha dos dados, é essencial verificar se o ensaio segue normas internacionais, garantindo resultados consistentes e comparáveis.

Principais Normas em Vigor

A ASTM E647 é usada para medir a taxa de crescimento de trincas por fadiga (da/dN), avaliando a resistência de materiais à extensão estável de trincas sob carregamento cíclico, com base na variação de ΔK. Esta norma aplica-se a materiais de diferentes resistências ou espessuras, desde que os provetes sejam suficientemente espessos para evitar encurvadura e grandes o bastante para manter um comportamento predominantemente elástico. A versão ASTM E647-24 inclui ainda requisitos para ensaios em ambientes aquosos e métodos não visuais, como conformidade (Anexo A5) e diferença de potencial elétrico (Anexo A6).

Para materiais frágeis ou de alta resistência, com pouca deformação plástica, a ASTM E399 determina a tenacidade à fratura em estado plano de deformação (KIc) sob carregamento monotónico num ambiente linear-elástico. Já para materiais dúcteis, como aços estruturais, a ASTM E1820 permite medir K, J e CTOD, abrangendo materiais que apresentam deformação plástica significativa antes de fraturar.

Comparação de Normas

A escolha da norma deve considerar o tipo de falha e o comportamento do material. A tabela a seguir resume as principais diferenças entre elas:

Norma	Medição Principal	Tipo de Carregamento	Parâmetros-Chave	Comportamento do Material
ASTM E647	Taxa de Crescimento de Trinca por Fadiga	Cíclico	da/dN, ΔK	Predominantemente Elástico
ASTM E399	Tenacidade à Fratura	Monotónico	K<sub>Ic</sub>	Linear-Elástico (Estado Plano)
ASTM E1820	Tenacidade à Fratura	Monotónico	K, J, CTOD	Elástico-Plástico / Curva R
ASTM E1290	Deslocamento de Abertura da Ponta da Trinca	Monotónico	CTOD	Dúctil / Plástico

Quando se trata de aços, normas como a ISO 12737 ou a EN 10279 são amplamente utilizadas em cadeias de abastecimento globais. A escolha da norma adequada complementa os procedimentos de ensaio, assegurando uma análise precisa do comportamento das trincas.

Análise e Interpretação de Dados

Após a realização dos ensaios, a análise dos dados é essencial para compreender com precisão como o material responde à fadiga. Este processo envolve transformar os dados recolhidos em gráficos e cálculos que ilustram o comportamento do material em condições específicas.

Criação de Gráficos da/dN vs ΔK

Um dos gráficos mais importantes nesta análise é o que relaciona a taxa de crescimento da trinca (da/dN) com a variação do fator de intensidade de tensão (ΔK), utilizando uma escala log-log. Este gráfico destaca três regiões principais:

Região I (limiar): ΔK aproxima-se do limite inferior (ΔKth), abaixo do qual a trinca não avança.
Região II (Lei de Paris): Representada por uma linha reta, segue a equação da/dN = C(ΔK)m, onde C e m são constantes específicas do material.
Região III (crescimento instável): Aqui, o crescimento torna-se acelerado, com Kmax a aproximar-se da tenacidade à fratura crítica (Kc).

A escala logarítmica facilita a linearização da Região II, permitindo a extração dos parâmetros C e m da Lei de Paris. Além disso, o efeito do rácio de tensão (R = σmin / σmax) é notável: à medida que R aumenta, a curva desloca-se para cima, indicando uma propagação mais rápida da trinca para o mesmo ΔK, sem alterar significativamente o expoente m.

Um estudo realizado pela Universidade de Brasília em setembro de 2020 testou alumínio 7075 T6 sob carregamento de amplitude constante com R = 0,1. Os dados experimentais, comparados com métodos numéricos, mostraram que os coeficientes obtidos experimentalmente forneceram previsões de vida mais conservadoras e precisas do que os valores padrão da literatura.

Cálculo dos Fatores de Intensidade de Tensão

Para calcular ΔK, utiliza-se a fórmula ΔK = Y Δσ √(πa), onde:

Y é um fator geométrico adimensional,
Δσ é a variação de tensão,
a é o tamanho da trinca.

Este cálculo é essencial para prever a vida útil do material em carregamentos cíclicos. Ferramentas numéricas, como o software ABAQUS com re-malha adaptativa, ajustam automaticamente a frente da trinca à medida que os valores de ΔK mudam. É igualmente importante monitorizar continuamente Kmax em relação a Kc para identificar o ponto de crescimento instável e prever a falha final.

Avaliação do Desempenho do Material

A análise detalhada dos dados permite avaliar a fiabilidade do material e identificar potenciais pontos fracos. Os parâmetros da Lei de Paris (C e m) descrevem o crescimento estável da trinca, enquanto a tenacidade à fratura (KIc) determina a resistência à fratura e o tamanho crítico da trinca antes da falha.

Para projetos de alto risco, é recomendável utilizar dados experimentais em vez de valores genéricos da literatura, garantindo margens de segurança mais precisas. Dependendo das condições de carregamento, equações como a de Walker ou a NASGRO podem ser mais adequadas do que a Lei de Paris básica, pois consideram efeitos adicionais como o rácio R e o fecho de trinca.

Equação	Melhor Aplicação	Características Principais
Lei de Paris	Região linear (Região II)	Simples; não considera o rácio R nem os limites das Regiões I e III
Equação de Walker	Considerar o rácio de tensão (R)	Generaliza a Lei de Paris; inclui uma constante (γ) para sensibilidade ao rácio R
Equação NASGRO	Previsão de vida útil abrangente	Considera R, fecho de trinca e cobre as Regiões I, II e III

Conclusão

Os testes de propagação de trincas são essenciais para garantir a segurança e o desempenho dos materiais, permitindo avaliar a tenacidade à fratura e a ductilidade. De acordo com Marcelo Lopes Martins Borges, a Mecânica da Fratura ajuda a prever a propagação de trincas em componentes sujeitos a carregamentos cíclicos ou variáveis. Estes testes fornecem informações cruciais para estabelecer práticas que assegurem a fiabilidade dos ensaios.

Boas Práticas de Ensaio

Para garantir resultados consistentes, é fundamental seguir normas reconhecidas, como a ASTM E1820, ISO 12737 e EN 10279. A calibração periódica dos equipamentos e o controlo rigoroso de variáveis ambientais, como temperatura e taxa de carregamento, são indispensáveis para minimizar erros.

A análise por microscopia eletrónica de varrimento (SEM) ajuda a confirmar os mecanismos de falha, como a coalescência de microvazios em materiais dúcteis. Em projetos de alto risco, recomenda-se testar múltiplos provetes e complementar os ensaios experimentais com simulações numéricas, como o Método dos Elementos Finitos, para aumentar a precisão das previsões de vida útil.

Aplicação em Projetos de Construção

A aplicação rigorosa destas práticas permite escolhas mais seguras e eficientes na seleção de materiais. Na construção civil, a propagação dúctil de trincas é particularmente relevante, pois proporciona deformação plástica significativa e absorção de energia antes da fratura, reduzindo o risco de colapsos estruturais repentinos. Este tipo de ensaio é indispensável para avaliar componentes críticos, como vasos de pressão, tubagens e aço estrutural, garantindo que atendem aos critérios de segurança e desempenho definidos.

A identificação precoce de fragilidades potenciais permite aos engenheiros tomar decisões mais informadas sobre a seleção de materiais. Ferramentas como o Assistente de vendas MAGO (https://gomago.co) simplificam este processo, facilitando a obtenção de orçamentos otimizados de vários fornecedores e garantindo que os materiais escolhidos atendem aos requisitos técnicos do projeto de forma eficiente e ágil.

FAQs

Como escolho a norma certa (ASTM E647, E399 ou E1820) para o meu material?

A escolha da norma deve alinhar-se com o tipo de comportamento que se pretende avaliar no material:

ASTM E1820: Ideal para medir a tenacidade à fratura.
ASTM E399: Avalia a resistência ao fraturamento em condições de planeidade.
ASTM E647: Usada para determinar a taxa de propagação de trincas por fadiga.

A decisão depende do foco da análise: se é sobre resistência à fratura ou sobre a propagação de trincas.

Qual é a melhor forma de medir o crescimento da trinca durante o ensaio?

A maneira mais eficaz de avaliar o crescimento de uma trinca durante o ensaio é utilizar métodos que acompanhem a sua extensão ao longo do tempo ou ao longo de ciclos de carga. Para isso, é recomendável recorrer a técnicas de inspeção não destrutiva, como extensómetros de contacto, câmaras de alta resolução ou medição por contacto, que permitem registar a evolução da trinca de forma contínua ou em intervalos regulares.

Como utilizo a curva da/dN–ΔK para calcular a vida útil até à falha?

A abordagem baseia-se na mecânica da fratura, que relaciona a taxa de propagação da trinca (da/dN) com o fator de intensidade de tensão (ΔK). Aqui estão os passos essenciais:

Obtenção da curva da/dN–ΔK: Esta curva pode ser determinada através de testes experimentais ou de modelos preditivos, dependendo dos materiais e condições envolvidas.
Cálculo do ΔK: Avalie o fator de intensidade de tensão (ΔK) para as condições específicas de operação, considerando variáveis como carga, geometria e tamanho inicial da trinca.
Integração da curva: Utilize a curva para integrar a taxa de propagação da trinca até que esta atinja o tamanho crítico, indicando o ponto de falha.

Este processo fornece uma previsão quantitativa da vida útil do material antes da falha ocorrer.
